Une solution d’énergie renouvelable accessible et économique pour votre domicile
L’énergie éolienne est l’une des sources d’énergie renouvelable les plus prometteuses pour les particuliers. Contrairement aux panneaux solaires qui dépendent de l’intensité du soleil, les éoliennes domestiques peuvent générer de l’électricité même par temps nuageux, tant qu’il y a du vent. Fabriquer votre propre éolienne maison est un projet réalisable qui peut réduire significativement votre consommation d’électricité du réseau et contribuer à votre indépendance énergétique.
Comprendre le Fonctionnement d’une Éolienne Domestique
Une éolienne maison fonctionne selon un principe simple mais efficace : le vent fait tourner les pales, qui entraînent un générateur produisant de l’électricité. Cette électricité peut être utilisée directement dans votre maison, stockée dans des batteries, ou injectée dans le réseau électrique.
Les Composants Essentiels

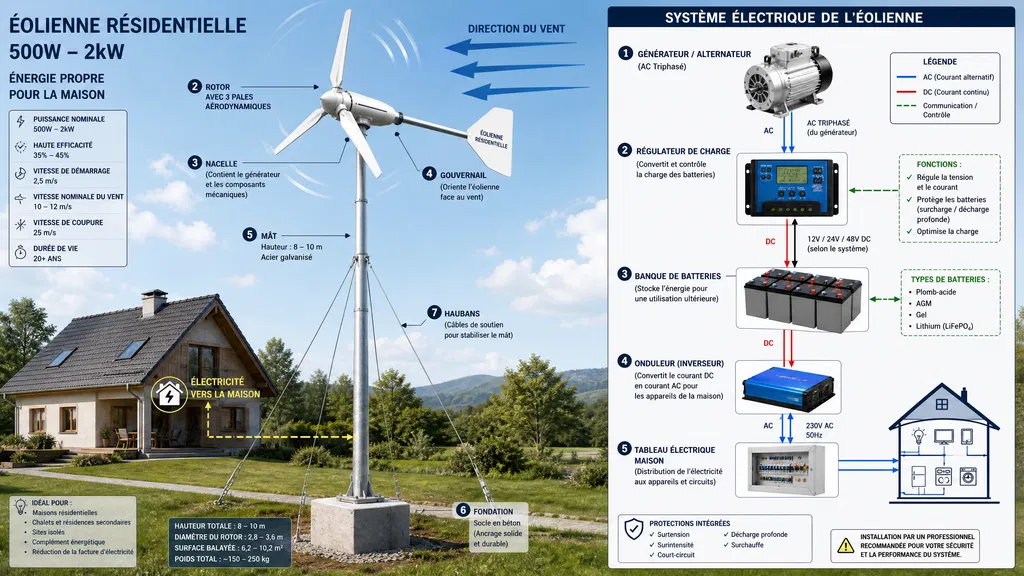

Une éolienne domestique se compose de plusieurs éléments clés :
•Les pales : Elles captent l’énergie du vent et la convertissent en mouvement rotatif. Elles doivent être aérodynamiquement conçues pour maximiser l’efficacité.
•Le moyeu : Il relie les pales au rotor et permet leur rotation.
•Le générateur : Il convertit l’énergie mécanique en électricité. Un moteur électrique inversé (générateur) est généralement utilisé.
•La nacelle : Elle abrite le générateur et les mécanismes de transmission.
•Le mât : Il supporte l’ensemble de l’éolienne et la positionne à une hauteur où le vent est plus fort et plus constant.
•La queue de direction : Elle oriente l’éolienne face au vent pour optimiser la capture d’énergie.
•Le contrôleur de charge : Il régule la tension et le courant produits par le générateur.
•Les batteries : Elles stockent l’énergie produite pour utilisation ultérieure.
•L’onduleur : Il convertit le courant continu en courant alternatif compatible avec vos appareils électriques.
Matériaux et Outils Nécessaires
Matériaux Principaux
Pour construire une éolienne maison de petite à moyenne taille (500W à 2kW), vous aurez besoin de :
•Pales : Vous pouvez les fabriquer à partir de PVC, de fibre de verre ou les acheter pré-fabriquées. Les pales faites maison peuvent être construites à partir de tubes PVC coupés et façonnés.
•Générateur : Un alternateur automobile ou un moteur électrique sans balais (brushless) peut être utilisé. Ces composants sont disponibles à bas prix sur le marché de l’occasion.
•Mât : Un tube en acier galvanisé de 6 à 10 mètres de hauteur, selon votre emplacement et vos besoins énergétiques.
•Roulements à billes : Pour permettre la rotation fluide de l’éolienne.
•Contrôleur de charge : Un contrôleur MPPT (Maximum Power Point Tracking) pour optimiser la production d’électricité.
•Batteries : Des batteries lithium-ion ou au plomb pour stocker l’énergie. La capacité dépend de vos besoins énergétiques.
•Onduleur : Un onduleur de 1000W à 3000W pour convertir le courant continu en courant alternatif.
•Câbles et connecteurs : Câbles de forte section pour supporter les courants élevés.
•Structure de support : Boulons, écrous, tuyauterie pour assembler les composants.
Outils Requis
•Scie circulaire ou scie à onglets
•Perceuse et forets
•Clés et tournevis
•Multimètre pour tester les circuits électriques
•Niveau et mètre ruban
•Équipement de sécurité (gants, lunettes de protection, casque)
Étapes de Fabrication d’une Éolienne Maison
Étape 1 : Conception et Planification
Avant de commencer, évaluez les conditions de vent de votre région. Une vitesse moyenne du vent d’au moins 3 m/s (environ 11 km/h) est nécessaire pour que l’éolienne soit rentable. Consultez les données météorologiques locales ou utilisez des outils en ligne pour évaluer le potentiel éolien de votre site.
Décidez également de la taille de votre éolienne. Une petite éolienne de 500W peut alimenter quelques appareils électriques, tandis qu’une éolienne de 2kW peut couvrir une partie significative des besoins énergétiques d’une maison.
Étape 2 : Fabrication des Pales
Les pales sont le cœur de votre éolienne. Pour les fabriquer à partir de PVC :
1.Procurez-vous des tubes PVC de 110 mm de diamètre et de 1 à 1,5 mètre de longueur.
2.Coupez les tubes en trois sections égales pour créer trois pales.
3.Façonnez chaque pale en la chauffant légèrement et en la tordant pour créer une géométrie aérodynamique. Cette torsion crée un angle d’attaque optimal pour le vent.
4.Percez des trous aux extrémités de chaque pale pour les fixer au moyeu.
Alternativement, vous pouvez acheter des pales pré-fabriquées pour gagner du temps et améliorer l’efficacité.
Étape 3 : Assemblage du Rotor
Assemblez les trois pales sur le moyeu en utilisant des boulons et des roulements à billes. Assurez-vous que les pales sont équilibrées et qu’elles tournent librement sans vibrations excessives. Un rotor mal équilibré peut causer des dommages au générateur et réduire l’efficacité.
Étape 4 : Installation du Générateur
Montez le générateur (alternateur ou moteur sans balais) sur la nacelle. Connectez l’arbre du rotor au générateur via un système de transmission. Pour les petites éoliennes, une connexion directe est souvent possible.
Testez le générateur en faisant tourner manuellement le rotor pour vérifier qu’il produit du courant. Utilisez un multimètre pour mesurer la tension de sortie.
Étape 5 : Construction du Mât
Installez le mât en acier galvanisé verticalement. La hauteur du mât est cruciale : plus l’éolienne est haute, plus elle capte de vent. Une hauteur minimale de 6 mètres est recommandée, mais 10 mètres ou plus est idéal.
Fixez le mât solidement au sol avec une fondation en béton. Utilisez des câbles de tension pour stabiliser le mât et éviter qu’il ne se penche ou ne tombe.
Étape 6 : Installation de la Queue de Direction
Attachez une queue de direction (généralement une plaque métallique) à l’arrière de la nacelle. Cette queue oriente automatiquement l’éolienne face au vent, maximisant la capture d’énergie.
Étape 7 : Système Électrique
Connectez le générateur au contrôleur de charge via des câbles de forte section. Le contrôleur régule la tension et le courant, protégeant vos batteries contre les surcharges.
Connectez les batteries au contrôleur et l’onduleur aux batteries. L’onduleur convertira le courant continu en courant alternatif 230V pour alimenter vos appareils électriques.
Installez des disjoncteurs et des fusibles à chaque étape pour assurer la sécurité du système.
Étape 8 : Tests et Mise en Service
Avant de mettre l’éolienne en service, effectuez des tests complets :
•Vérifiez que le rotor tourne librement sans vibrations.
•Mesurez la tension de sortie du générateur sous différentes vitesses de vent.
•Testez le contrôleur de charge et l’onduleur avec des charges électriques.
•Vérifiez que les batteries se chargent correctement.
Optimisation et Maintenance
Améliorer l’Efficacité
•Augmenter la hauteur du mât : Plus l’éolienne est haute, plus elle capte de vent. Chaque mètre supplémentaire peut augmenter la production de 5 à 10%.
•Améliorer l’aérodynamique des pales : Des pales mieux conçues peuvent augmenter l’efficacité de 10 à 20%.
•Réduire les frottements : Utilisez des roulements de qualité supérieure et lubrifiez régulièrement les pièces mobiles.
•Optimiser l’angle de la nacelle : Assurez-vous que la queue de direction fonctionne correctement pour orienter l’éolienne face au vent.
Maintenance Régulière
•Inspection visuelle : Vérifiez régulièrement l’absence de fissures, de rouille ou de dommages.
•Lubrification : Lubrifiez les roulements et les articulations tous les six mois.
•Nettoyage des pales : Nettoyez les pales pour éliminer la saleté et les débris qui réduisent l’efficacité.
•Vérification électrique : Testez régulièrement la tension et le courant de sortie.
•Remplacement des pièces usées : Remplacez les roulements, les courroies ou les pales endommagées dès que nécessaire.
Considérations Légales et Réglementaires
Avant d’installer une éolienne maison, vérifiez les réglementations locales :
•Permis de construire : Certaines juridictions exigent un permis pour installer une éolienne.
•Restrictions de hauteur : Il peut y avoir des limites sur la hauteur du mât.
•Nuisances sonores : Les éoliennes produisent du bruit, et il peut y avoir des restrictions selon votre zone résidentielle.
•Contrats d’accès au réseau : Si vous envisagez d’injecter l’électricité dans le réseau, vérifiez les conditions avec votre fournisseur d’électricité.
Comparaison avec d’Autres Sources d’Énergie Renouvelable
| Caractéristique | Éolienne Maison | Panneaux Solaires | Hydroélectricité |
| Investissement initial | 3 000 – 10 000€ | 2 000 – 8 000€ | 5 000 – 20 000€ |
| Production annuelle | 1 000 – 5 000 kWh | 1 000 – 3 000 kWh | 2 000 – 10 000 kWh |
| Durée de vie | 20 – 25 ans | 25 – 30 ans | 30 – 50 ans |
| Maintenance | Modérée | Faible | Modérée |
| Efficacité | 25 – 35% | 15 – 20% | 70 – 90% |
| Dépendance aux conditions | Vent | Soleil | Débit d’eau |
| Espace requis | Faible (vertical) | Moyen (horizontal) | Important |
Conclusion : Vers l’Indépendance Énergétique
Fabriquer une éolienne maison est un projet ambitieux mais réalisable qui peut vous rapprocher de l’indépendance énergétique. Bien que le processus soit plus complexe que l’installation de panneaux solaires, une éolienne bien conçue et bien entretenue peut générer une quantité significative d’électricité, particulièrement dans les régions venteuses.
En combinant une éolienne maison avec d’autres sources d’énergie renouvelable comme les panneaux solaires, vous pouvez créer un système énergétique résilient et durable. Cette approche hybride maximise votre production d’énergie tout au long de l’année, indépendamment des conditions météorologiques.
Que vous cherchiez à réduire votre facture d’électricité, à diminuer votre empreinte carbone ou à atteindre l’autosuffisance énergétique, une éolienne maison est une investissement intelligent pour l’avenir.
